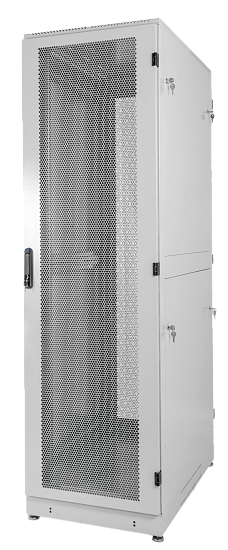

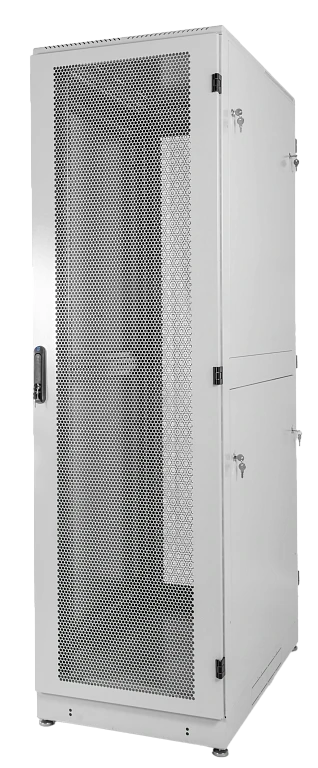

ЦМО ШТК-М-42.6.10-48АА Напольный 42U телекоммуникационный шкаф 19"

Напольный телекоммуникационный шкаф ШТК-М-42.6.10-48АА серии ШТК-М 19" рассчитан на монтаж 42U оборудования, ширина 600 мм и глубина 1000 мм, предназначен для размещения серверного и коммутационного оборудования в ЦОД и стойках.

Особенности шкафа iFlow ШТК-М-42.6.10-48АА

• Монтажная ёмкость 42 U - обеспечивает структурированное размещение 19" оборудования и упрощает учёт занимаемого пространства.
• Габариты 600 × 1050 × 2048 мм - позволяют планировать установку шкафа в серверных помещениях с учётом площади и высоты помещения.
• Полезная глубина 850 мм - подходит для установки глубоких серверных и коммуникационных блоков с учётом кабельных подключений.
• Распределённая нагрузка 1200 кг - даёт возможность размещать тяжёлое оборудование и распределять нагрузку по секциям шкафа.
• Тип передней двери перфорированная - обеспечивает воздушный поток через переднюю часть для охлаждения установленного оборудования.
• Тип задней двери двойная перфорированная - улучшает циркуляцию воздуха и упрощает доступ к задним панелям оборудования.
• Толщина металла до 2 мм - повышает жёсткость конструкции и устойчивость при монтаже и эксплуатации.
• Масса 130 кг - отражает массивность конструкции и влияет на выбор способов перемещения и установки.
• Цвет серый RAL 7035 и полимерно-порошковое покрытие - обеспечивает защиту корпуса и однородный внешний вид в интерьере серверной.

Размещение оборудования

Шкаф рассчитан на монтаж 19" оборудования высотой до 42 U, что позволяет размещать серверы, коммутаторы и иное телекоммуникационное оборудование в единой стойке. Наличие регулируемых направляющих упрощает позиционирование устройств по глубине и обеспечивает точную установку по монтажной сетке.

Монтаж и установка шкафа

Разборная каркасная конструкция состоит из основания, крыши и рам, что облегчает сборку и транспортировку в разобранном виде. Основание и крыша выведены в размер с рамой для монолитной жёсткости, а диаметр отверстий под опоры М10 обеспечивает установку винтовых опор и регулируемых ножек.

Габариты и полезная глубина

Указанные габариты и полезная глубина 850 мм позволяют оценить совместимость шкафа с оборудованием и аксессуарами, требующими пространства для подключения кабелей. Ширина 600 мм и глубина 1050 мм учитывают внешний размер корпуса и внутреннюю монтажную глубину для устройств и воздуховодов.

Нагрузка и конструкция

Усиленная рамная конструкция и распределённая нагрузка 1200 кг обеспечивают установку тяжёлых стоечных устройств и батарей, при этом внутренние оцинкованные направляющие опираются на основание для высокой несущей способности. Каркас позволяет объединять шкафы между собой без дополнительных креплений, что удобно при формировании стойочных рядов.

Доступ к оборудованию

Доступ с четырёх сторон через переднюю и задние двери и лёгкосъёмные боковые стенки упрощает монтаж, обслуживание и замену компонентов. Боковые стенки в глубине 1000 мм выполнены сдвоенными по горизонтали, что облегчает их демонтаж и повторную сборку при работах внутри шкафа.

Вентиляция и охлаждение

Перфорированные передняя и задние двери с высокой перфорацией обеспечивают естественную конвекцию воздуха через корпус шкафа. В крыше и основании предусмотрены отверстия под кабельный ввод и возможна установка до 3-6 вентиляторных модулей в зависимости от глубины шкафа для организации принудительного охлаждения.

Кабельная организация

Перфорация на крыше и отверстия под кабельный ввод 212 × 110 мм и/или 422 × 55 мм дают возможность размещать щёточные вводы для упорядочивания кабелей. Вертикальные рамные перфорации и наличие мест под заземление упрощают прокладку и фиксацию кабельных магистралей внутри шкафа.

Гарантия 1 год
