ЦМО ШТК-М-47.6.6-1ААА Напольный 47U телекоммуникационный шкаф 19"

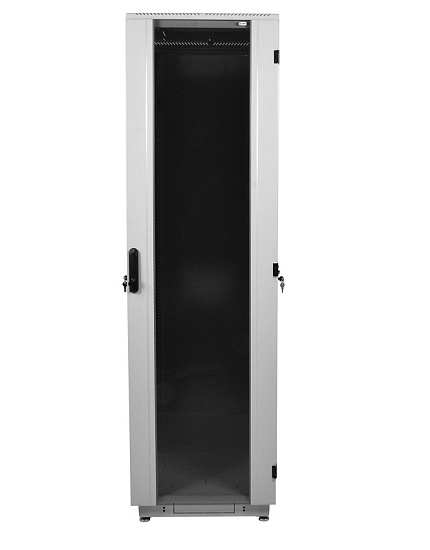

Напольный телекоммуникационный шкаф ЦМО ШТК-М-47.6.6-1ААА 19" 47U (600 × 600) с передней стеклянной дверью предназначен для размещения активного и пассивного телекоммуникационного оборудования в офисных и закрытых промышленных помещениях. В конструкции подтверждены параметры: монтажная ёмкость 47U, полезная глубина 455 мм и класс защиты IP20.

Особенности шкафа ЦМО ШТК-М-47.6.6-1ААА

• Монтажная ёмкость 47U - обеспечивает размещение стандартизированного 19" оборудования в стойках различной функциональности.
• Габариты 600 × 600 мм - подходят для компактной организации стойки в помещении с ограниченным пространством.
• Полезная глубина 455 мм - определяет область размещения оборудования и выбор совместимых полок и панелей.
• Тип передней двери: стеклянная - обеспечивает визуальный контроль состояния оборудования без открытия дверцы и защищает узел связи.
• Класс защиты IP20 - предназначен для эксплуатации в закрытых помещениях с защитой от механического доступа к внутренним элементам.
• Толщина металла 2 мм - формирует жёсткий каркас и стойкость конструкции при монтаже и обслуживании.
• Система заземления в стандартной комплектации - обеспечивает защиту и выполнение требований по электробезопасности при эксплуатации.

Размещение оборудования

Шкаф рассчитан на 47U монтажной ёмкости, что позволяет размещать многоуровневые стойки телеком- и серверного оборудования стандарта 19". Габариты корпуса и полезная глубина задают требования к выбору оборудования и аксессуаров, таких как полки и кабельные органайзеры.

Монтаж и установка шкафа

Конструкция шкафа разборная и состоит из основания, крыши и сварных рам, что облегчает транспортировку и сборку на месте. В основании установлены винтовые опоры M10 для выравнивания по уровню, предусмотрена возможность установки роликов для перемещения.

Габариты и полезная глубина

Габаритные размеры корпуса: высота 2250 мм, ширина 600 мм, глубина 600 мм, полезная глубина 455 мм, что определяет допустимый объем размещаемого оборудования. Эти параметры важны при планировании расположения оборудования и выборе совместимых компонентов и аксессуаров.

Нагрузка и конструкция

По паспорту распределённая нагрузка шкафа составляет 1010 кг, а каркас выполнен из стали с толщиной металла 2 мм, что обеспечивает требуемую жёсткость. Каркас соединяется комплектом швеллеров и усиленными рамами, что важно при размещении тяжёлого оборудования.

Доступ к оборудованию

Доступ возможен с четырёх сторон: через переднюю стеклянную дверь, заднюю металлическую стенку и боковые лёгкосъёмные панели, что облегчает монтаж, коммутацию и обслуживание. Двери имеют угол открытия 180° и могут навешиваться как справа, так и слева для удобства эксплуатации.

Вентиляция и охлаждение

В шкафах предусмотрены места для установки модулей серии R-FAN; для установки необходимо демонтировать заглушку в крыше или основании. Конфигурация позволяет установить до двух модулей в основания/крыше шкафов глубиной 600 мм, что способствует организации активного охлаждения при необходимости.

Корпус и защита

Шкаф поставляется с усиленными боковыми стенками, которые фиксируются пластиковыми защёлками и точечными замками, что обеспечивает удобный доступ при сохранении защиты узла связи. Цвет корпуса серый RAL 7035 и соответствие стандарту IEC 60 297 подтверждают соответствие механическим требованиям 19" конструкций.

Гарантия 1 год
